X軸 光学プラットフォームのステージ 手動で微調整プラットホーム,F25-125J(L,C,R)

価格: ¥12800円


数量.
+-

X軸 光学プラットフォームのステージ 手動で微調整プラットホーム,F25-125J(L,C,R)

特長:
1.The model is available in three directions,F25-125JL(left),F25-125JC(center),F25-125JR(right).
  このタイプは3つの方向に任意,F25-125JL(左),F25-125JC(中),F25-125JR(右)。
2.Differential head adjustment,can direct reading |微分頭調節、直接読取り
3.The bottom of the hole to facilitate the combination of other models,or directly installed on the rack.
   底部に瀋穴があると、他の機種があるまたは直接取り付けてラックに取り付けている。
4.Cross roller guide,imported cage, smooth operation, small friction, suitable for large load applications.
   交叉ローラーガイド,輸入ホルダー、運行の安定、摩擦力は小さくて、適大負荷場合応用.
5.The main material for aluminum,black surface treatment, exquisite appearance.
  主な素材はアルミ合金,表面の黒ずん処理、外観の美しい繊細な.
6.Spring reset, quantitative reading, eliminate the axial gap, the side surface of the positioning device, to avoid drift.
   スプリングリセット、定量の読み取りを軸方向隙間、サイド設計位置決め装置、避けドリフト。
7.The use of high-precision CNC processing, to ensure that the product straightness, deflection, tilt, parallel.
  採用高精度CNC加工、有効に保証する製品の直線性、偏り、仰向け、平行度。

応用:
1.光学実験
2.光部品生産
3.光カップリング
4.自動設備精密変位
5.照準や高校
6.科学研究

注意:
Default F25-125JR model,if you need other models,please specify or contact us.
黙認F25-125JR 型番、需要その他の型番の、明記して下さい、または連絡。

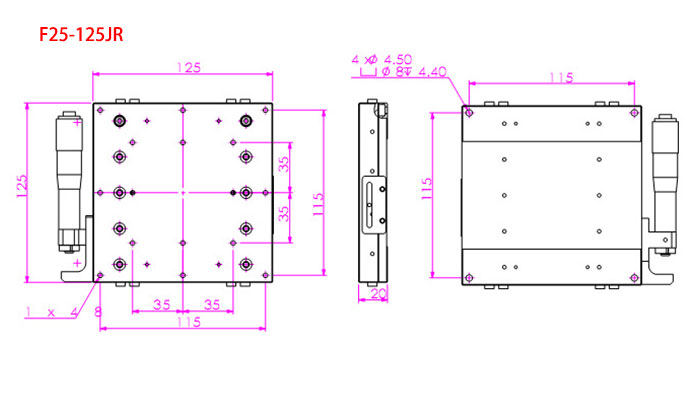

型番 F25-125JL F25-125JR F25-125JC
メサのサイズ 125*125mm 125*125mm 125*125mm
行程 ±12.5mm ±12.5mm ±12.5mm
解像度 0.001mm 0.001mm 0.001mm
ねじピッチ 0.5mm 0.5mm 0.5mm
軌道類型 交叉ローラ  交叉ローラ  交叉ローラ
最小目盛 0.01mm 0.01mm 0.01mm
直線性 ±10μm ±10μm ±10μm
平行度 ±40μm ±40μm ±40
平坦度 ±10μm ±10μm ±10μm
荷重量   17kg 17kg 17kg
重量 0.8kg 0.8kg 0.8kg
X軸 光学プラットフォームのステージ 手動で微調整プラットホーム F25-125J(L,C,R)

X軸 光学プラットフォームのステージ 手動で微調整プラットホーム F25-125J(L,C,R)

X軸 光学プラットフォームのステージ 手動で微調整プラットホーム F25-125J(L,C,R)

X軸 光学プラットフォームのステージ 手動で微調整プラットホーム F25-125J(L,C,R)

X軸 光学プラットフォームのステージ 手動で微調整プラットホーム F25-125J(L,C,R)
